采用 高精度磁式感應技術，提供單圈與多圈編碼器解決方案。
支持 EtherNet/IP 總線，最大速率可達 100?Mbit/s，實現高速、穩定的數據通訊。
單圈分辨率最高達 18位，多圈分辨率可達 14位，滿足精確測量需求。
擁有 超強抗磁場干擾能力，配備 LED 狀態顯示，實現實時運行監控。
內置 反短接與短路保護功能，有效降低安裝錯誤對編碼器的影響。
產品規格參數 (EtherNet/IP系列)
| 參數名稱 | SAS/M90A (通孔型) | SAS/M90B (通孔型) |
|---|---|---|
| 主軸尺寸 | ? 10、12、14、15、16、20、25、28mm（28mm孔以?xún)?nèi)均可定制） | |
| 外殼材質 | 鋁（可選不銹鋼外殼） | |
| 信號輸出接口 | EtherNet/IP | |
| 協議 | CIP（通用工業協議） | |
| 輸出驅動器 | Ethernet | |
| 功能 | 單圈或多圈 | |
| 電源電壓 | 10 ~ 30VDC | |
| 單圈分辨率 | 標準為12位4096、13位8192，16位65536，18位2677216 | |
| 圈數 | 1圈（單圈型）、多圈標準12位4096圈，多圈最大可選14位16384圈 | |
| 功耗 | ≤ 3W | |
| 啟動時間 | < 15s | |
| 接口周期時間 | ≥ 1ms | |
| 編程功能 | 分辨率，時基和速度，預設置，計數方向，IP地址 | |
| 傳輸速率 | 100Mbit | |
| 編碼 | 二進制碼 | |
| 安全保護 | 反極性保護：有；短路保護：有；防雷擊防靜電保護：有 | |
| 物理性能 | 最大轉速：6000r/min | 主軸負載：徑向200N，軸向100N |
| 防護等級 | IP65或IP66 | |
| 啟動力矩 | < 0.05Nm | |
| 工作溫度 | -30℃…85℃（可定制工作溫度-40℃…85℃） | |
| 儲存溫度 | -40℃…100℃ | |
| 抗力指標 | 抗沖擊：1000m/s2，6ms（100g） | 抗振動：20g |
| 連接方式 | 3×M12接插件連接 | |
| 出線方式 | 徑向側出 | |

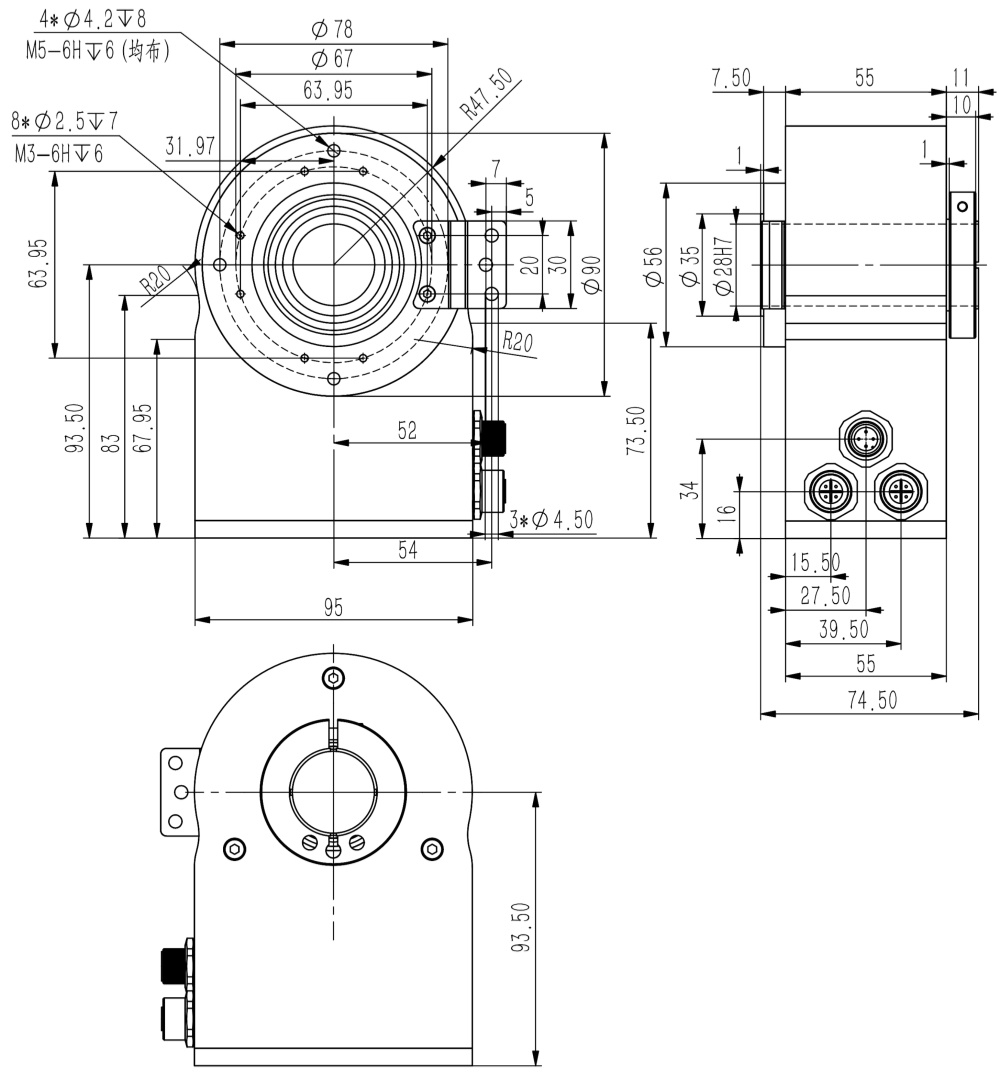

安裝尺寸圖
SAS/M90A
SAS/M90B
實時選型生成
| SA | ① | 90 | ② | - | EN | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | ⑨ | - | ⑩ |
注：特殊軸徑孔徑或者電纜長度等要求請與我們聯系定制。
