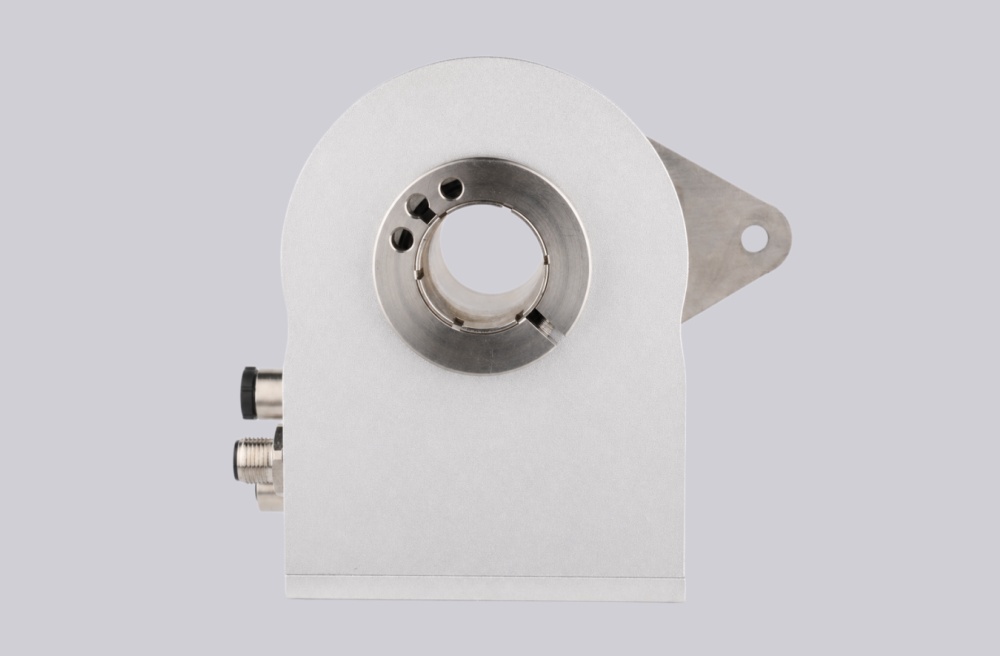

大通孔總線型輸出，讓安裝更為簡單
高精度光學感應技術，單圈或多圈編碼器
單圈分辨率最高可達25位，多圈圈數標準高達14
ProfiNet I/O總線最大速率100Mbit,版本為2.44位，或定制更高圈數

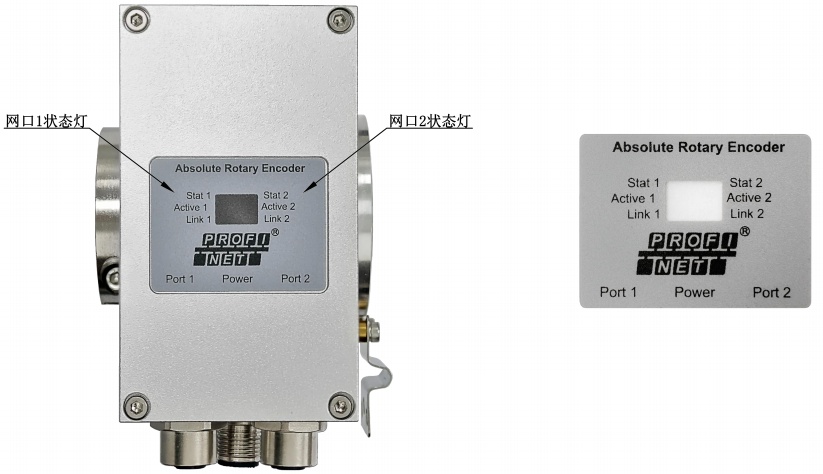

超強的抗磁場干擾能力，LED狀態顯示
具備反短接和短路保護、有效降低安裝錯誤對編碼器造成影響
產品規格參數 (PROFINET I/O總線系列 - SAS/M90)
| 參數名稱 | SAS/M90A (通孔型) | SAS/M90B (通孔型) |
|---|---|---|
| 功能特性 | ? 90mm 通孔型 | |
| 主軸尺寸 | ? 10、12、14、15、16、20、25、28mm（28mm孔以內均可定制） | |
| 外殼材質 | 鋁（可選不銹鋼外殼） | |
| 信號輸出接口 | PROFINET I/O | |
| 協議 | 81、82、83、84、86、87、88、89、860、862 | |
| 輸出驅動器 | Ethernet | |
| 功能 | 單圈或多圈 | |
| 電源電壓 | 10 ~ 30VDC | |
| 單圈分辨率 | 標準為13位8192、16位65536（最大可25位單圈） | |
| 圈數 | 1圈（單圈型）、多圈標準12位4096圈、可選14位16384圈（高于14位圈數可定制） | |
| 功耗 | ≤ 2W | |
| 啟動時間 | < 5s | |
| 接口周期時間 | ≥ 1ms | |
| 編程功能 | 分辨率、速度、預設置、計數方向、位置值分數計算 | |
| 傳輸速率 | 100Mbit | |
| 診斷 | 超速、過溫 | |
| 編碼 | 二進制碼 | |
| 安全保護 | 反極性保護：有；短路保護：有；防雷擊防靜電保護：有 | |
| 物理性能 | 最大轉速：6000r/min | 主軸負載：徑向 400N，軸向 200N |
| 防護等級 | IP65或IP66 | |
| 啟動力矩 | < 0.05Nm | |
| 工作溫度 | -35°C…85°C（可定制工作溫度-40°C…85°C） | |
| 儲存溫度 | -40°C…100°C | |
| 抗力指標 | 抗沖擊：1000m/s2，6ms（100g） | 抗振動：20g |
| 連接方式 | 3×M12接插件連接 | |
| 出線方式 | 徑向側出 | |

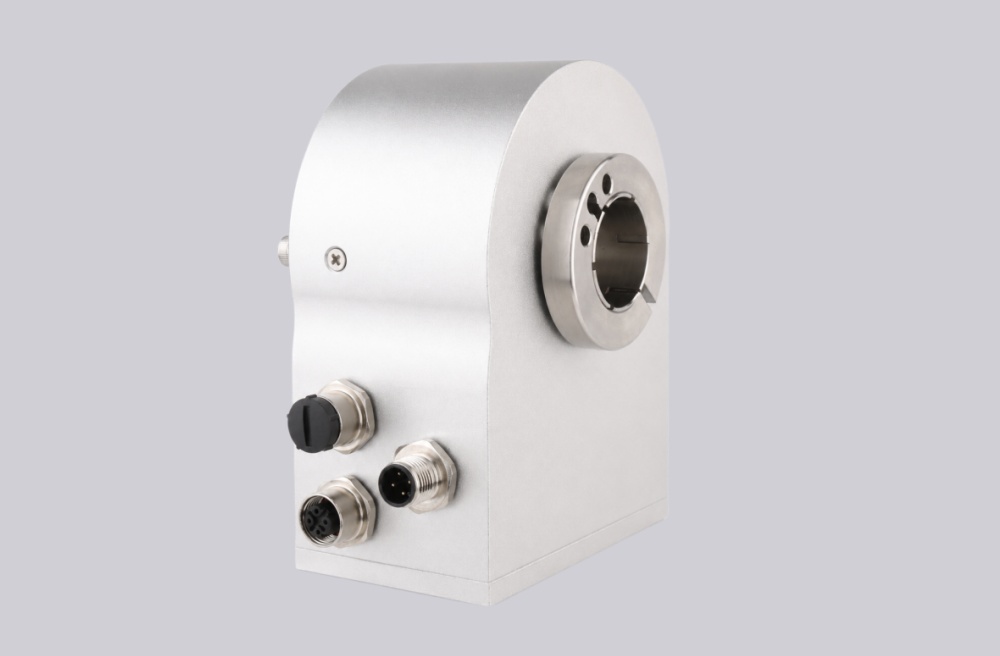

電氣連接
| 描述項 | 規格內容 |
|---|---|
| 連接方向 | 徑向 |
| 總線接口 1 | M12，母型，4針，D碼 |
| 電源接口 | M12，公型，4針，A碼 |
| 總線接口 2 | M12，母型，4針，D碼 |
針式連接座俯視圖

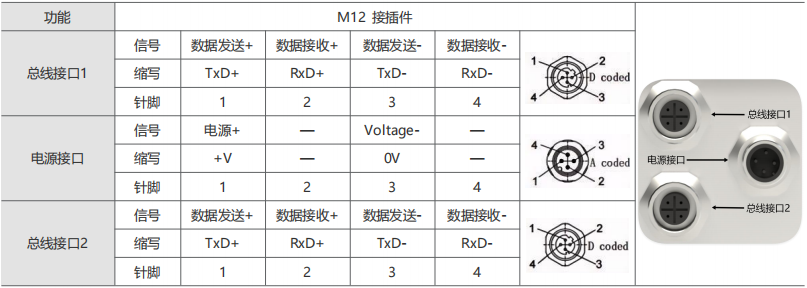

接線定義
安裝尺寸圖
SAS/M90A
SAS/M90B
實時選型生成
| SA | ① | 90 | ② | - | PN | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | ⑨ | - | ⑩ |
注：特殊軸徑孔徑或者電纜長度等要求請與我們聯系定制。
