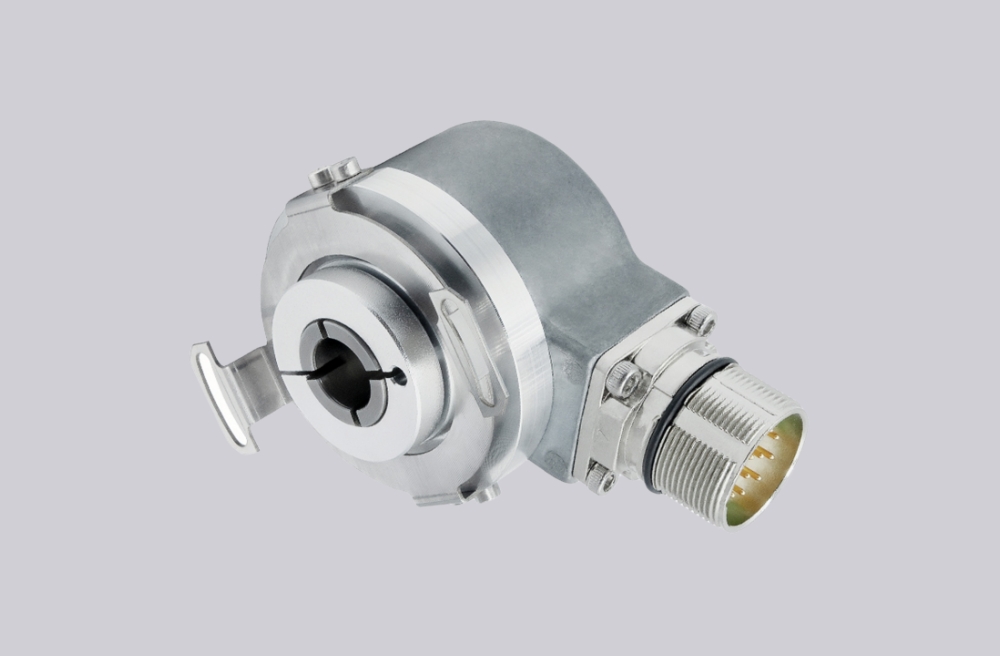

精確的光電感應 >>
外形尺寸兼容50mm與58mm實心軸、通孔型
每圈脈沖數最高可達16384P/R
堅固的金屬外殼、雙軸承設計、防護等級高達IP67
具備反短接和短路保護、有效降低安裝錯誤對編碼器造成影響
產品規格參數 (SAH50 增量脈沖系列)
| 參數名稱 | SAH50A (實心軸夾緊、同步與方形法蘭) | SAH50W (通孔型) |
|---|---|---|
| 功能特性 | ? 50mm 實心軸 | ? 50mm 通孔型 |
| 主軸尺寸 | ? 6、8、10、12mm | ? 6、8、10、12、14、15mm |
| 外殼材質 | 鋁（可選不銹鋼外殼） | |
| 感應原理 | 光學 | |
| 電源電壓 | 5V ± 5%、10~30VDC、5~30VDC | |
| 輸出方式/信號 | HTL/推挽式、TTL/RS422；信號 A B Z + A/ B/ Z/ | |
| 響應頻率 | 300kHz max | |
| 物理保護 | 反極性保護：有；短路保護：有 | |
| 運動性能 | 最大轉速：12000r/min；主軸負載：徑向 80N，軸向 40N | |
| 環境防護 | 防護等級：IP65、IP67（可選）；工作溫度：-40℃...+85℃ | |
| 啟動力矩 | < 0.01Nm (IP65)、< 0.05Nm (IP67) | |
| 抗力指標 | 抗沖擊：2500m/s2, 6ms；抗振動：100m/s2, 10...2000Hz | |
| 每圈脈沖數 | 1...10240 常用規格可選（16384 脈沖以內任何規格均可定制） | |
電氣連接 (接線定義)
| 信號 | 0V | UB | NC | NC | A | A- | B | B- | 0 | 0- | 屏蔽 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M23接插件, 12針 | 10 | 12 | 11 | 2 | 5 | 6 | 8 | 1 | 3 | 4 | 10 |
| M12接插件, 8針 | 1 | 2 | - | - | 3 | 4 | 5 | 6 | 7 | 8 | 1 |
| MIL接插件(MS標準), 10針 | F | D | E | A | G | B | H | C | I | J | F |
| 接線顏色 | 白 | 棕 | - | - | 綠 | 黃 | 灰 | 粉 | 藍 | 黑 | 屏蔽 |
針式連接座俯視圖
| 接插件類型 | 5針 M12接插件 | 8針 M12接插件 | 12針 M23接插件 |
|---|---|---|---|
| 連接座俯視圖 |
|
||

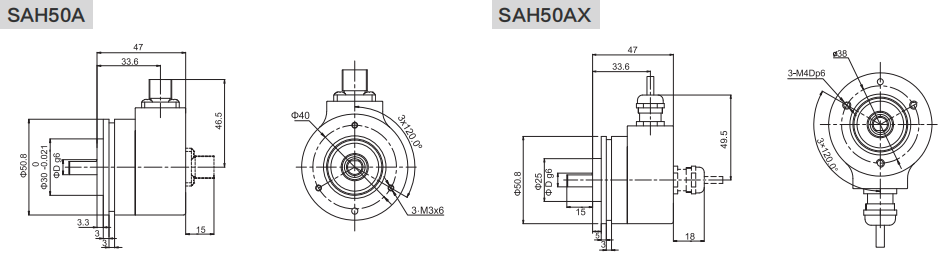

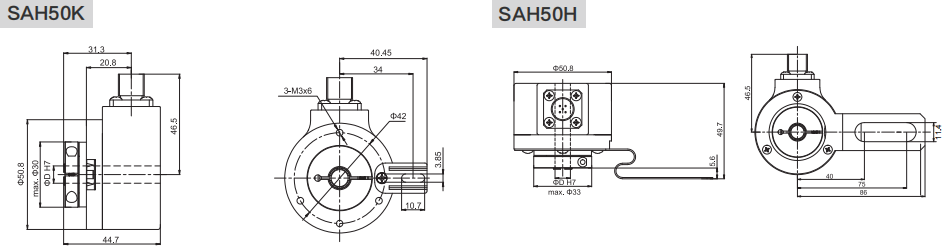

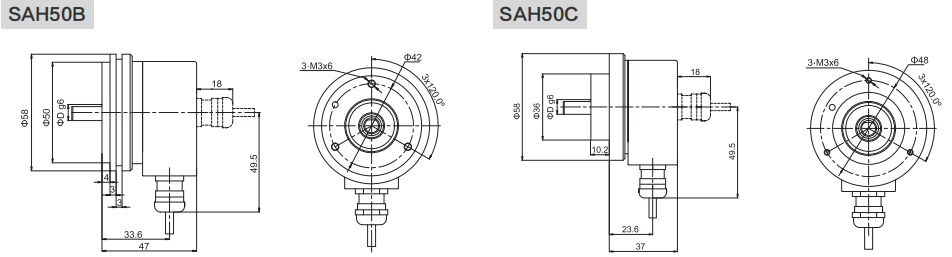

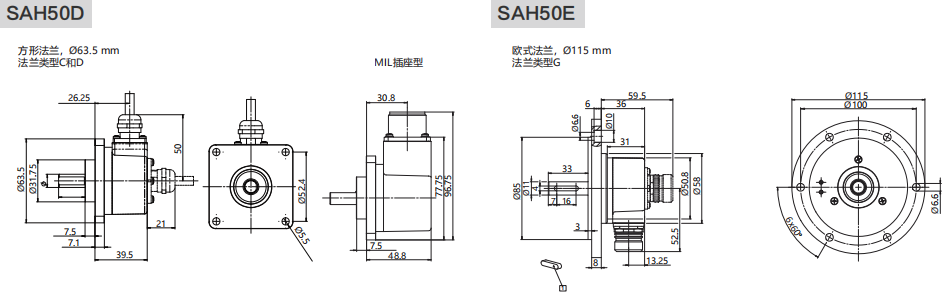

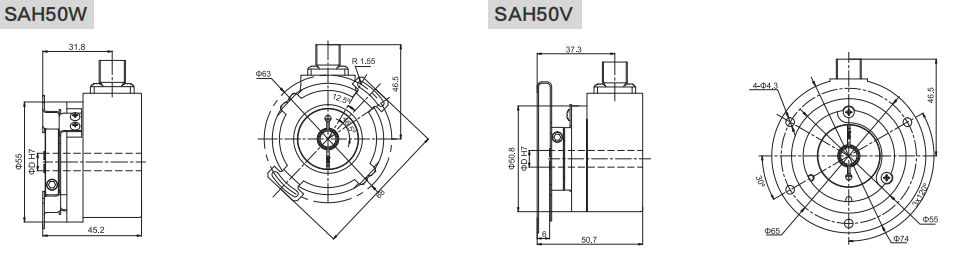

安裝尺寸圖

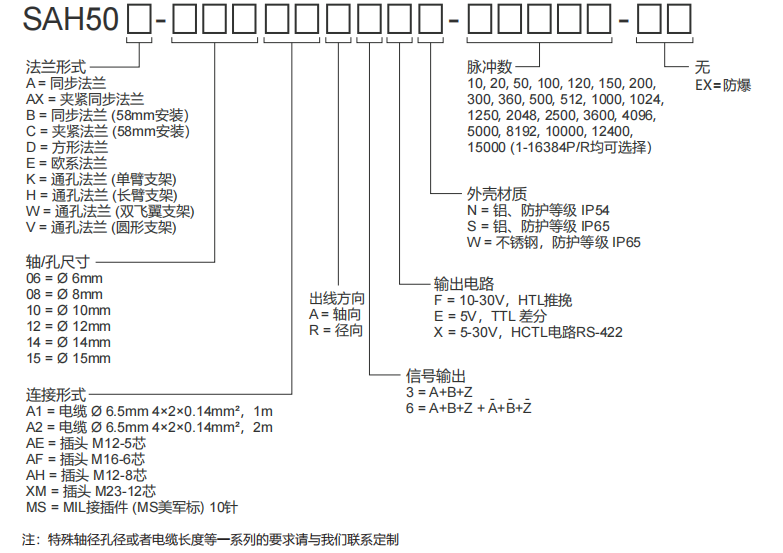

選型數據表
