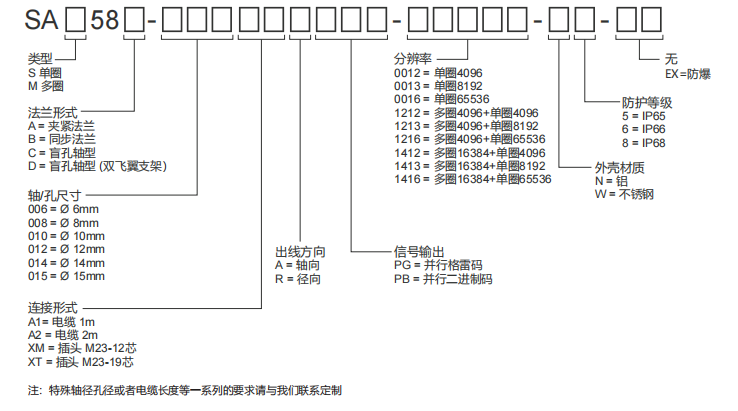

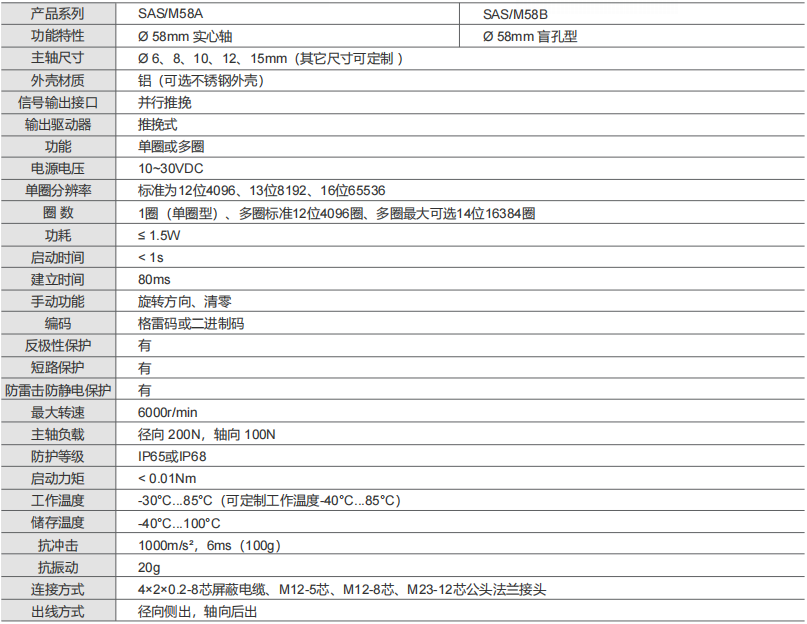

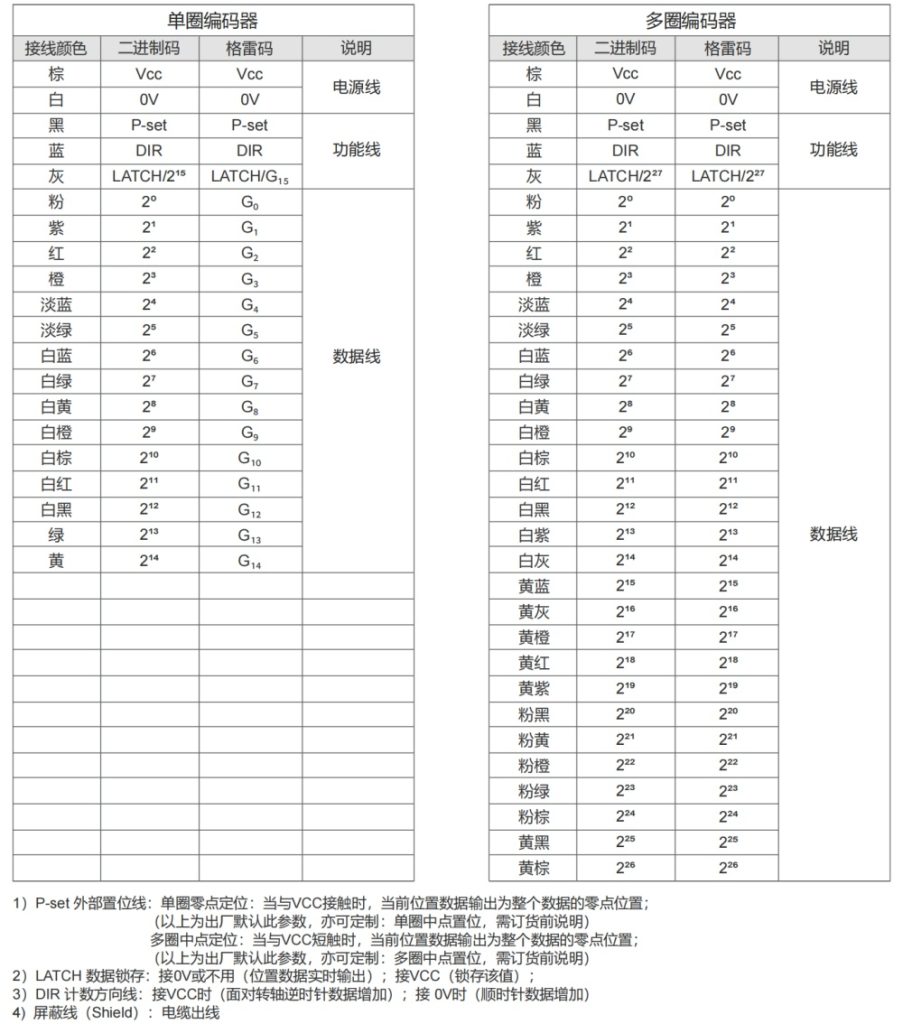

1) Внешняя линия набора P:Однооборотная нулевая точка позиционирования: при контакте с VCC выходные данные текущего положения представляют нулевую точку всего набора данных; (Вышеуказанное является заводским настройкой по умолчанию для этого параметра, но возможна индивидуальная настройка: однооборотная средняя точка позиционирования, которая должна быть указана до заказа). Многооборотная позиция центральной точки: при кратковременном контакте с VCC выходные данные о текущем положении представляют собой нулевую точку всего набора данных; (вышеуказанное является заводской настройкой по умолчанию, которая также может быть настроена индивидуально: многооборотная позиция центральной точки требует указания перед заказом).

2) Фиксация данных LATCH:Подключите к 0 В или опустите (для вывода данных о положении в реальном времени); подключите к VCC (для фиксации этого значения);

3) Линия направления подсчета DIR:При подключении к VCC (лицом к оси вращения, данные увеличиваются против часовой стрелки); при подключении к 0 В (данные увеличиваются по часовой стрелке).

4) Щит:Кабельный выход.
