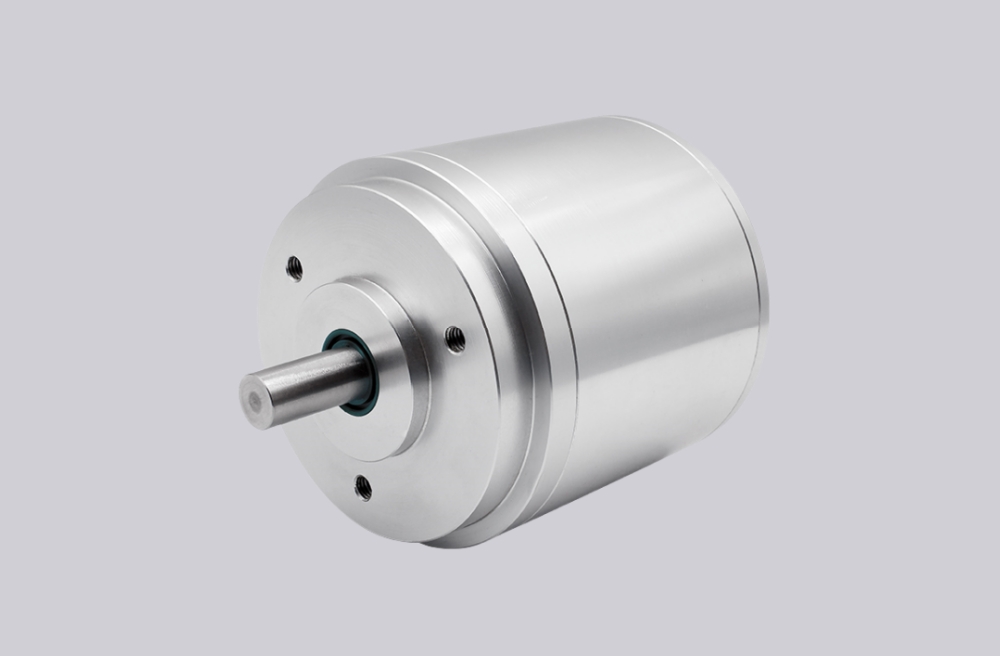

重載堅固軸型編碼器，防止海水和熱帶氣候
EX 防爆型編碼器EX II 2G Ex ib IIB T4 Gb
精確的光電感應或磁感應技術、電磁兼容性好
每圈脈沖數最高可達10000P/R
過壓、過流、浪涌沖擊保護
堅固的金屬外殼、雙軸承設計、防護等級高達IP68
具備反短接和短路保護、有效降低安裝錯誤對編碼器造成影響

產品規格參數 (SAH78A / SAH90A 系列)

產品系列	SAH78A	SAH90A
法蘭特性 (外殼)	? 78mm	? 90mm
主軸尺寸	軸型 ? 10、11、12、15mm
外殼材質	鋁合金 (可選不銹鋼外殼)
感應原理	光學或磁式
電源電壓	5V ± 5%、10~30VDC、5~30VDC
輸出方式	HTL/推挽式、TTL/RS422
輸出信號	A B Z + A/ B/ Z/
響應頻率	300kHz max
保護功能	反極性保護：有；短路保護：有
連接與出線	連接：電纜、插頭；出線：軸向后出、徑向側出
最大轉速	12000r/min
主軸負載	徑向 100N，軸向 60N
防護等級	IP65、IP68 (可選)
啟動力矩	< 0.01Nm (IP65) 、 < 0.05Nm (IP68)
溫度范圍	工作：-40℃...+85℃ (可選 -40℃...+110℃)；儲存：-40℃...+100℃
抗沖擊/振動	抗沖擊：2500m/s2, 6ms；抗振動：100m/s2, 10..2000Hz
每圈脈沖數	常用脈沖：1...10240 (16384脈沖以內任何規格均可以定制)

電氣連接 (接線定義)

信號	0V	UB	NC	NC	A	A-	B	B-	0	0-	屏蔽
M23接插件, 12針	10	12	11	2	5	6	8	1	3	4	10
M12接插件, 8針	1	2			3	4	5	6	7	8	1
MIL接插件(MS標準), 10針	F	D	E	A	G	B	H	C	I	J	F
接線顏色	白	棕			綠	黃	灰	粉	藍	黑	屏蔽

針式連接座俯視圖

接插件類型	5針 M12接插件	8針 M12接插件	12針 M23接插件
連接座俯視圖

安裝尺寸圖

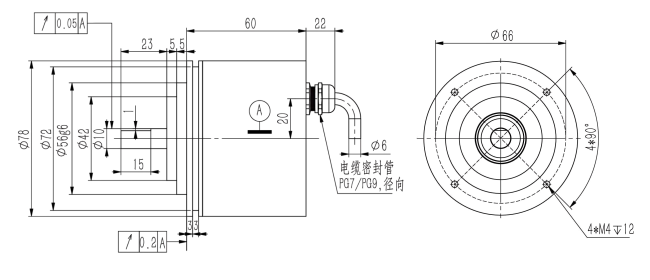

SAH78A

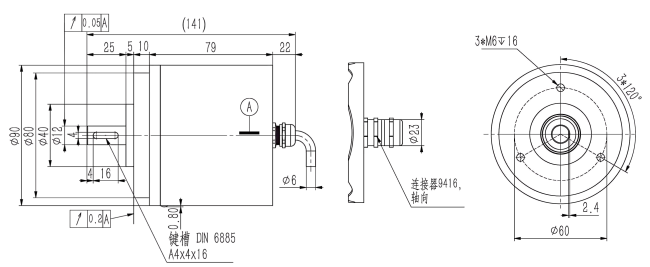

SAH90A
