測量范圍從0…5000mm，萬能的輸出信號可選擇
可選擇數字型輸出和模擬信號輸出，增量編碼器或絕對值編碼器
鋁合金材質，每圈行程一致，重復精度高
安裝空間小，測量精度高，可靠性高，使用壽命長，保養維護少，安裝方便
位移速度快，可做高速運動，可二次儀表或PLC控制系統等，更加直觀的監測位移數據
防護等級最高達IP65，工作溫度可達-45°C…+105°C
可完美應用與任何領域的尺寸測量和位置測量
SALS-JG 系列拉線牽引機構技術參數
| 產品系列 | SALS-JG60 | SALS-JG80 | SALS-JG130 |
| 描述 | 用于帶6mm軸的伺服法蘭的拉線牽引機構 | ||
| 供貨范圍 | 可單獨拉線盒機構不含編碼器或帶有編碼器 | ||
| 測量范圍 | 0m...1.25m | 0m...3m | 0m...5m |
| 再現性 | ≤ 0.2mm | ≤ 0.3mm | |
| 線性度 | ≤ ± 2mm | ||
| 滯后 | ≤ 0.5mm | ≤ 1.2mm | |
| 重量 (僅拉線盒) | 80g | 500g | 800g |
| 重量 (拉線繩) | 0.58g/m | 1.2g/m | |
| 拉線繩材料 | 高靈活性的316不銹鋼拉繩 | ||
| 材料、外殼 | 鋁合金 | 塑料，鋁合金 | |
| 外殼材料 | 鋁合金 | 塑料，鋁合金 | |
| 每圈長度 | 150mm | 250mm | 385mm |
| 實際長度 | 1.2m | 3.2m | 5.2m |
| 彈簧回彈力 | 1N...1.4N | 3.3N...4.4N | 3.3N...4.4N |
| 拉線繩直徑 | 0.6mm | ||
| 加速度 | 6m/s2 | 10m/s2 | 10m/s2 |
| 分辨率 | 每圈的線纜拉出長度 / 每圈步數 = 拉線 + 編碼器組合的分辨率 | ||
| 工作環境溫度 | -30°C...+70°C | ||
| 防護等級 | IP50 | ||
| 使用壽命 | Typ. 5,000,000 循環 | ||
注：以上數據來源于技術規格書，具體選型請參考實際應用環境。
安裝尺寸圖

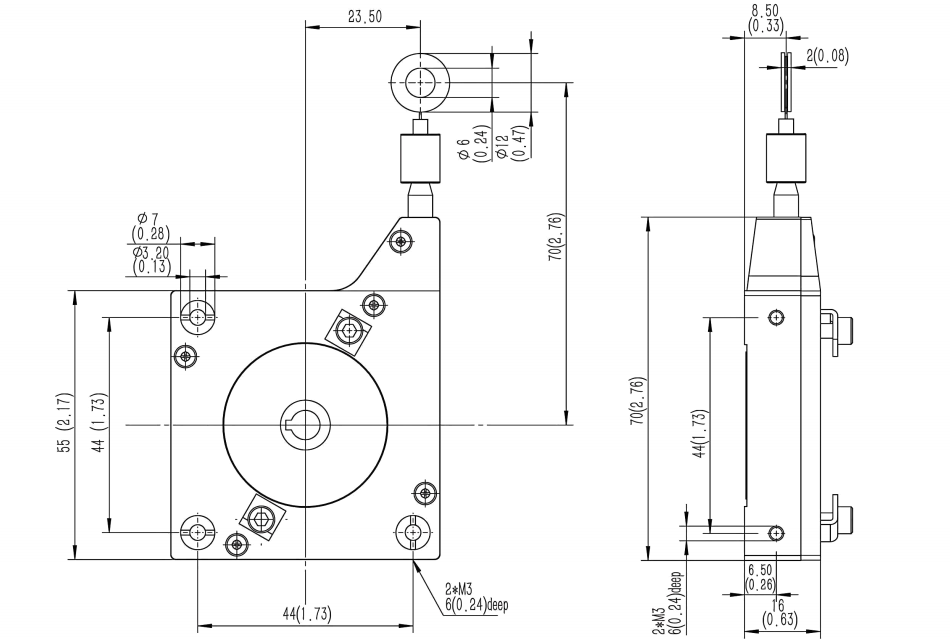

SALS- JG60

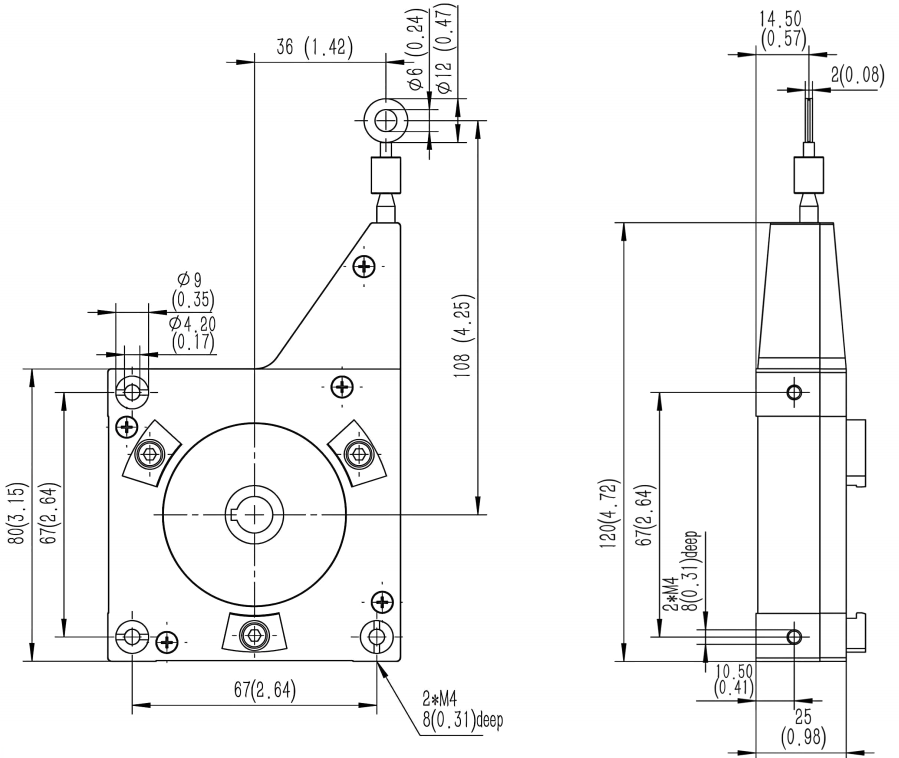

SALS- JG80

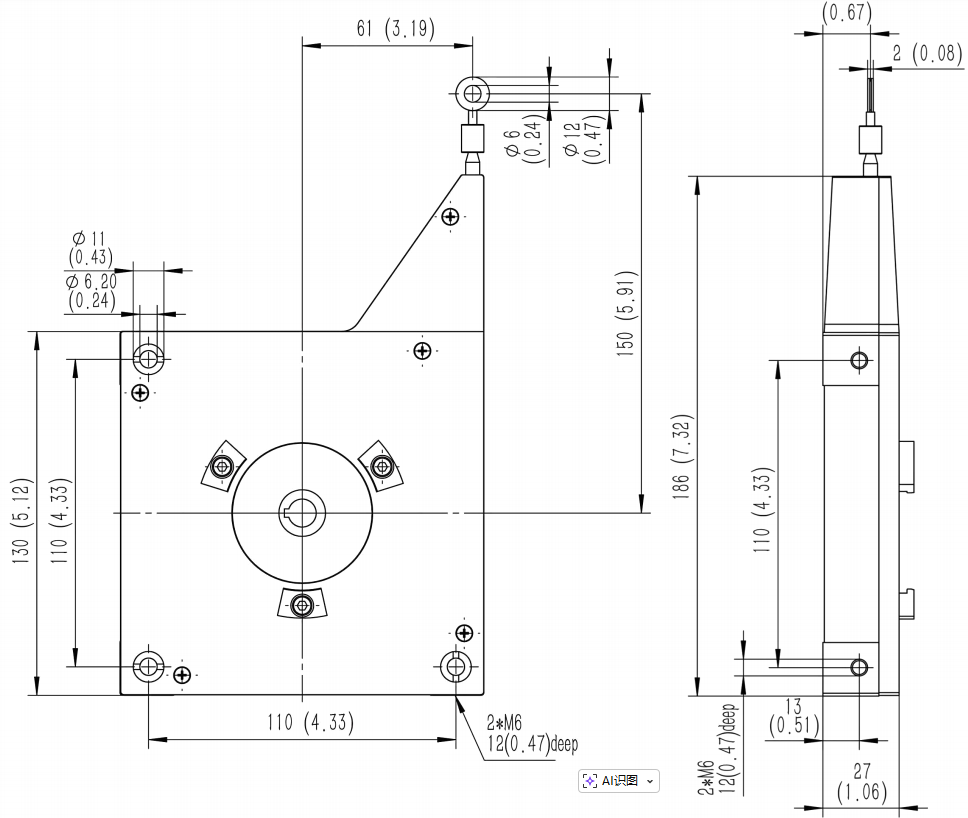

SALS- JG130
