M6C-5S8HX51ZTZ00編碼器是一款孔徑1-1/8英寸的絞車編碼器，同屬M6系列，是較為常用的教程編碼器之一。西威迪編碼器推出的M6-02XX6F-1024-EX替代方案，是在M6-01XX6F-1024-EX的基礎上進行定制開發的。主要是針對盲孔軸進行了重新設計，適配1-1/8英寸。

石油鉆井絞車對編碼器提出了什么樣的特殊要求

石油鉆井絞車是鉆井作業中控制鉆桿下放、提升速度和位置的核心設備，其編碼器需要長期工作在高溫、高粉塵、強振動，且往往屬于易燃易爆氣體環境的現場條件下。這也是這類應用場景通常要求編碼器具備防爆認證（的核心原因——一旦編碼器內部電氣元件在正常工作或故障狀態下產生的火花可能引燃周邊可燃氣體，將造成嚴重安全事故。

除了防爆要求，鉆井絞車用編碼器還需要滿足：

• 高抗振動、抗沖擊能力：絞車工作過程中振動強度較大，編碼器需要具備相應的機械可靠性設計；
• 寬溫度范圍適應性：不同油田作業環境溫差較大，需要編碼器在較寬的溫度區間內保持穩定性能；
• 長期連續運行的穩定性：鉆井作業連續性要求高，編碼器一旦發生故障，直接影響整個作業周期；
• 較大孔徑的適配能力：部分絞車傳動軸直徑較大，需要編碼器提供對應的大孔徑安裝規格，避免因軸徑不匹配需要額外加裝轉接套筒。

型號替代背景：M6C-5S8HX51ZTZ00

M6C-5S8HX51ZTZ00是境外廠商生產的防爆空心軸增量編碼器型號，孔徑規格為1-1/8英寸（約28.575mm），廣泛應用于傳動軸直徑較大的石油鉆井絞車等場景。在實際項目中，不少客戶面臨該型號采購周期長、備件斷供等問題。

西威迪自主研發的M6-02XX6F-1024-EX防爆光電式增量編碼器，經過技術適配開發，可對應該型號的大孔徑替代需求，實現安裝接口、輸出信號特性、防爆等級的匹配對接。

免責聲明：本文型號信息僅作為產品技術參數對照參考，用于說明西威迪M6-02XX6F-1024-EX產品的適配范圍，不代表西威迪與原廠存在任何合作、授權、代理或其他關聯關系，亦不構成對原廠產品的評價。原型號技術參數引自其公開產品說明書，如有更新請以原廠最新資料為準。

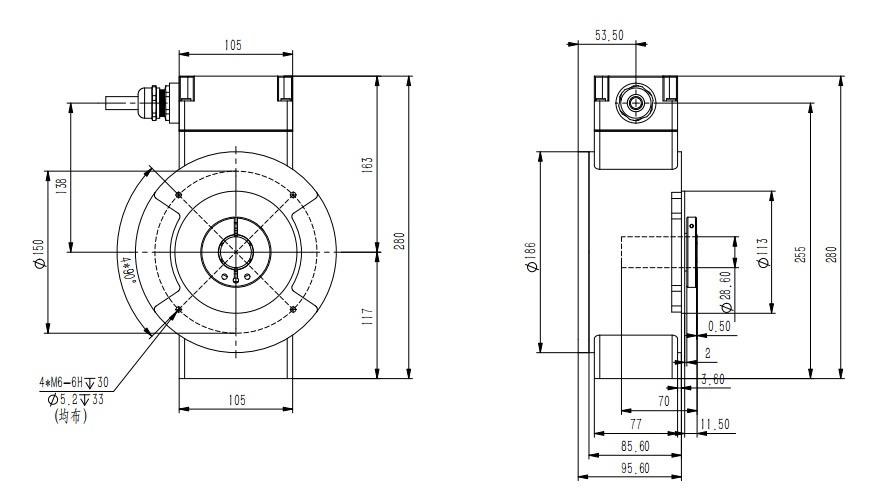

設計圖紙

實物照片

核心技術參數對照

提示：表格中西威迪產品的參數務必以實測數據或產品技術手冊為準，尤其是防爆標志這一項，必須與實際取得的EX認證證書標注內容完全一致，不可自行填寫或估測。若M6-02XX6F-1024-EX與此前1英寸孔徑的M6-01XX6F-1024-EX電氣參數完全一致（僅孔徑不同），可直接沿用上一篇已填寫確認的數值。

定制開發與驗證過程

1. 原型號參數與實物核對：基于M6C-5S8HX51ZTZ00的實物樣品或技術資料，確認分辨率、輸出信號格式、機械安裝接口（尤其是1-1/8英寸孔徑的配合公差）等關鍵參數；
2. 防爆結構設計與認證適配：根據鉆井絞車現場的危險區域等級要求，設計對應的防爆結構方案，并完成EX國家防爆證書的申請或適配確認；
3. 核心元器件適配：針對石油鉆井這類高溫、強振動工況，進行光電感應模塊及核心元器件的選型驗證，確保長期運行穩定性；
4. 打樣與現場工況模擬測試：完成樣品試制后，模擬實際鉆井絞車工況進行振動、溫度等可靠性測試，確認無誤后交付客戶現場驗證；
5. 批量交付：通過驗證后進入正式批量供貨階段。

替代方案帶來的實際價值

• 解決備件斷供問題：原廠型號一旦停產或交期過長，國產化替代方案可以從根源上解決大孔徑絞車設備"等配件"的生產連續性風險；
• 交期優勢明顯：相比進口型號動輒數月的采購周期，國產化替代方案在完成前期定制驗證后，批量交付周期可大幅縮短，最快可實現3個工作日交貨；
• 無縫對接現有設備：孔徑、安裝接口、防爆等級、輸出信號格式與原型號保持一致，無需對絞車控制系統或傳動結構進行額外改造。

常見問題

1-1/8英寸孔徑和1英寸孔徑的編碼器可以通用嗎？ 不能通用，孔徑尺寸是根據設備實際傳動軸直徑確定的固定機械參數，1-1/8英寸孔徑的M6-02XX6F-1024-EX與1英寸孔徑的M6-01XX6F-1024-EX是同一產品線下針對不同軸徑需求的兩個獨立規格，選型時需要根據設備實際軸徑準確匹配。

M6-02XX6F-1024-EX與M6-01XX6F-1024-EX除孔徑外，其他參數是否完全一致？ 兩者同屬一個產品系列，電氣參數（如分辨率選項、輸出格式、防護等級、溫度范圍）通常保持一致，具體以實際產品技術手冊標注為準，如有差異請以最新版本參數為準。

防爆編碼器的定制替代，認證周期一般需要多久？ 認證周期因具體防爆等級要求和結構調整幅度而異，建議在項目啟動階段盡早明確目標防爆標志要求，以便合理規劃整體定制與認證周期。

小結

石油鉆井絞車用編碼器的國產化替代，核心在于精確匹配原型號的孔徑規格、安裝接口、輸出信號特性與防爆等級要求。西威迪M6-02XX6F-1024-EX光電式增量編碼器經過定制開發，可適配M6C-5S8HX51ZTZ00（1-1/8英寸孔徑）的替代需求，并可協助完成EX國家防爆證書的申請流程，幫助客戶從根源上解決進口編碼器停產斷供帶來的生產連續性風險。
