具有防雷擊、過壓、過流、浪涌沖擊保護
外殼具有防護等級 IP67的堅固外殼、可防止受到灰塵和液體的污染。
用于危險環境的型號
每圈脈沖數最高可達16384P/R
可提供雙重輸出模塊，冗余掃描傳感器和兩個獨立的且電氣隔離的電子電路
產品規格參數 (M6 系列)
| 參數項 | 規格內容 |
|---|---|
| 尺寸 (外殼) | ? 108 mm |
| 主軸尺寸 | 盲空軸 ?12–20 mm ?17 mm (錐孔型 1:10)可選 |
| 感應原理 | 光學或磁式 |
| 電源電壓 | 5 V ±5%、10–30 VDC、5–30 VDC |
| 輸出方式 | HTL / 推挽式、TTL / RS422 |
| 輸出信號 | A、B、Z + /A、/B、/Z（可選雙路信號輸出） |
| 響應頻率 | 300 kHz max |
| 保護功能 | 反極性保護：有；短路保護：有 |
| 連接方式 | 電纜、插頭或內部接線端子 |
| 出線方式 | 軸向后出、徑向側出 |
| 最大轉速 | 6000 rpm |
| 主軸負載 | 徑向 400 N，軸向 300 N |
| 防護等級 | IP65、IP68（可選） |
| 啟動力矩 | <0.01 Nm（IP65）；<0.05 Nm（IP68） |
| 溫度范圍 | 工作：-40℃～+85℃（可選 -40℃～+110℃）；儲存：-40℃～+100℃ |
| 抗沖擊 / 振動 | 抗沖擊：2500 m/s2，6 ms；抗振動：100 m/s2，10–200 Hz |
| 重量 | 7.3 kg |
| 每圈脈沖數 | 常用脈沖：1–1024（16384 脈沖以內可定制） |

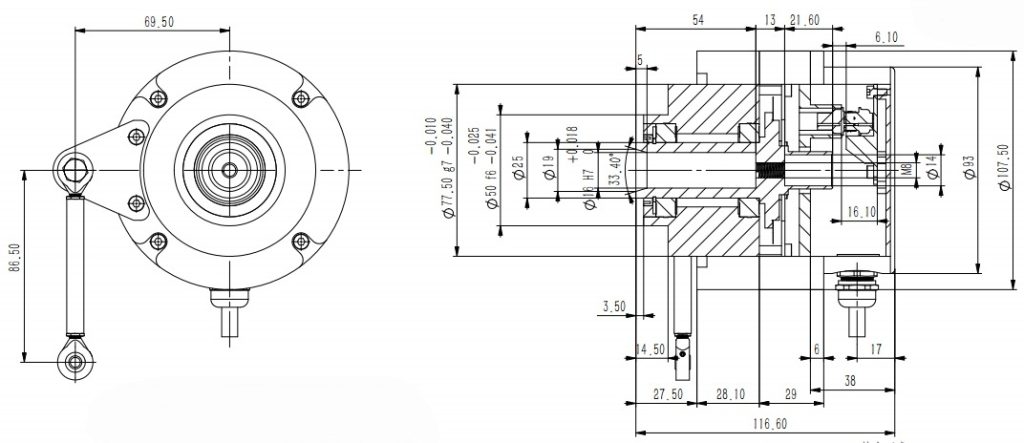

安裝尺寸圖
實時選型生成
| HOG10 | - | ① | ② | ③ | ④ | - | ⑤ | - | R | ⑥ | - | ⑦ |
注：特殊軸徑孔徑或者電纜長度等要求請與我們聯系定制。
