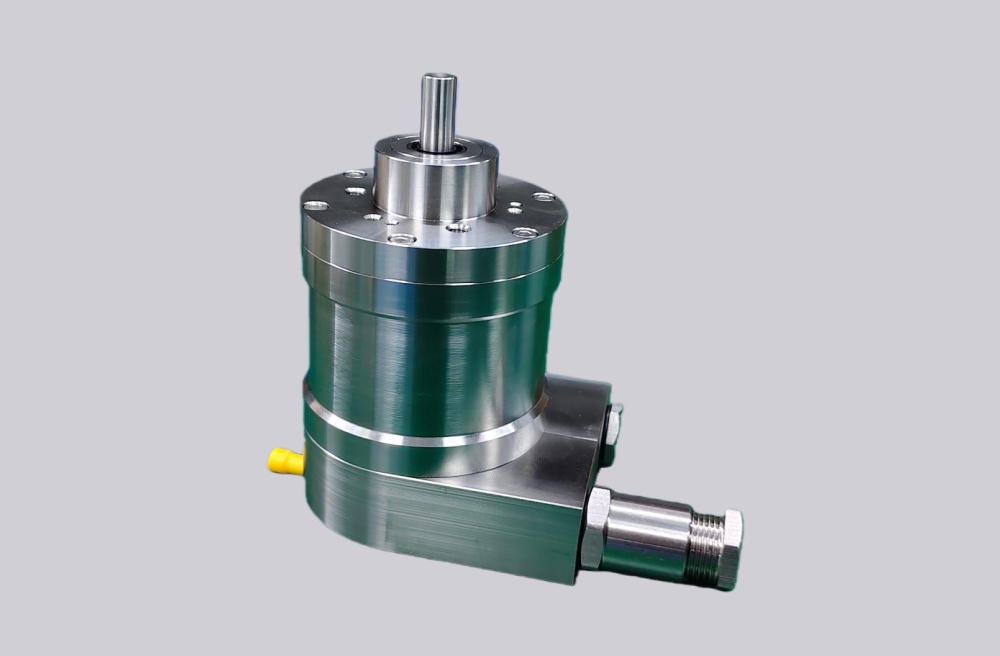

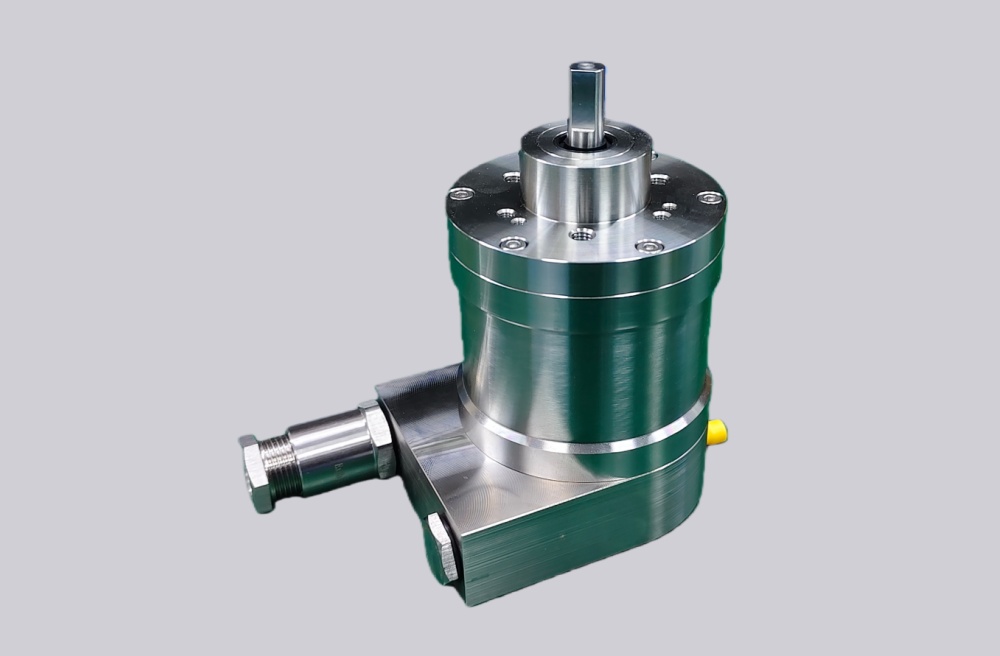

保證產品每個元器件的百分之百純國產化
高精確的磁式感應技術，單圈或多圈編碼器
CANopen總線，最高1MHz Baud
可額外增加增量信號TTL或HTL輸出
單圈分辨率最高可達21位，多圈圈數高達14位
超強的抗沖擊和抗振動能力、高防護等級：最高IP68
具備反短接和短路保護、有效降低安裝錯誤對編碼器造成影響
接線定義
| 產品系列 | SAS/M78A | SAS/M78C |
|---|---|---|
| 功能特性 | ? 78mm 實心軸 | ? 78mm 盲孔型 |
| 主軸尺寸 | ? 10、12、14、16、25.4mm | |
| 外殼材質 | 鋁（可選不銹鋼外殼） | |
| 信號輸出接口 | CANopen | |
| 輸出電路 | 符合ISO11898標準，光耦電氣隔離 | |
| 符合的協議 | CANopen CiA、DS301V4.02 標準；DSP 305（LSS 協議）；DS406/DS417（設備協議） | |
| 節點地址 | 1--127 | |
| 功能 | 單圈或多圈 | |
| 電源電壓 | 10 ~ 30VDC | |
| 單圈分辨率 | 標準為12位4096、13位8192、16位65536、18位262144、最大21位2097152 | |
| 圈數 | 1圈（單圈型）、多圈標準12位4096圈、多圈最大可選14位16384圈 | |
| 支持傳輸模式 | 輪詢；循環；同步 | |
| 參數設定 | 支持設定節點地址和波特率的DS305（LSS）功能 | |
| 診斷 | 位置、速度、電壓和溫度；2個限位開關，8個凸輪 | |
| 編碼 | 二進制碼 | |
| 安全保護 | 反極性保護：有；短路保護：有；防雷擊防靜電保護：有 | |
| 物理性能 | 最大轉速：6000r/min | 主軸負載：徑向 200N，軸向 100N |
| 防護等級 | IP65或IP68 | |
| 啟動力矩 | < 0.01Nm | |
| 工作溫度 | -30℃…85℃（可定制工作溫度-40℃…85℃） | |
| 儲存溫度 | -40℃…100℃ | |
| 抗沖擊/抗振動 | 1000m/s2，6ms（100g） | 20g |
| 連接方式 | 電纜、端子盒，1個電纜格蘭，1個格蘭塞 | |
| 出線方式 | 徑向側出 | |
安裝尺寸圖
實時選型生成
| SA | ① | 78 | ② | - | CA | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | ⑨ | - | ⑩ |
注：特殊軸徑孔徑或者電纜長度等要求請與我們聯系定制。
