保證產品每個元器件的百分之百純國產化
高精確的磁式感應技術，單圈或多圈編碼器
EtherNet/IP總線最大速率100Mbit
單圈分辨率最高可達18位，多圈圈數高達14位
超強的抗磁場干擾能力，LED狀態顯示
具備反短接和短路保護、有效降低安裝錯誤對編碼器造成影響
產品規格參數 (EtherNet/IP總線系列)
| 參數名稱 | SAS/M78A (實心軸) | SAS/M78C (盲孔型) |
|---|---|---|
| 功能特性 | ? 78mm 實心軸 | ? 78mm 盲孔型 |
| 主軸尺寸 | ? 10、12、14、16、25.4mm | |
| 外殼材質 | 鋁（可選不銹鋼外殼） | |
| 信號輸出接口 | EtherNet/IP | |
| 協議 | CIP（通用工業協議） | |
| 輸出驅動器 | Ethernet | |
| 功能 | 單圈或多圈 | |
| 電源電壓 | 10 ~ 30VDC | |
| 單圈分辨率 | 標準為12位4096、13位8192，16位65536，18位2677216 | |
| 圈數 | 1圈（單圈型）、多圈標準12位4096圈，多圈最大可選14位16384圈 | |
| 功耗 | ≤ 3W | |
| 啟動時間 | < 15s | |
| 接口周期時間 | ≥ 1ms | |
| 編程功能 | 分辨率，時基和速度，預設置，計數方向，IP地址 | |
| 傳輸速率 | 100Mbit | |
| 編碼 | 二進制碼 | |
| 安全保護 | 反極性保護：有；短路保護：有；防雷擊防靜電保護：有 | |
| 物理性能 | 最大轉速：6000r/min | 主軸負載：徑向200N，軸向100N |
| 防護等級 | IP65或IP66 | |
| 啟動力矩 | < 0.05Nm | |
| 工作溫度 | -30℃…85℃（可定制工作溫度-40℃…85℃） | |
| 儲存溫度 | -40℃…100℃ | |
| 抗力指標 | 抗沖擊：1000m/s2，6ms（100g） | 抗振動：20g |
| 連接方式 | 電纜、端子盒，1個電纜格蘭，1個格蘭塞 | |
| 出線方式 | 徑向側出 | |
安裝尺寸圖

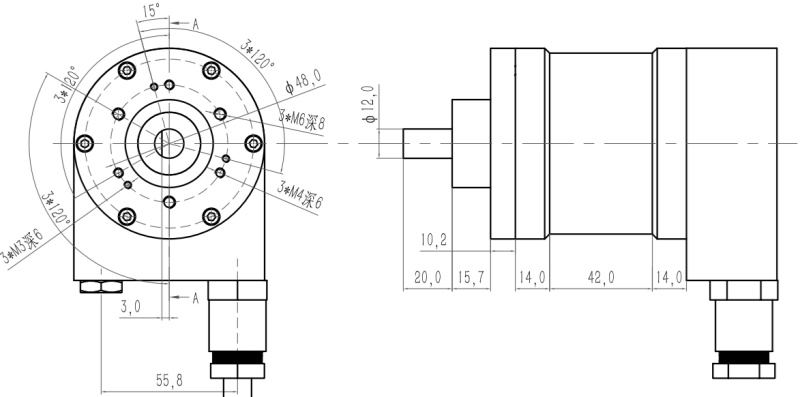

SAS/M78A

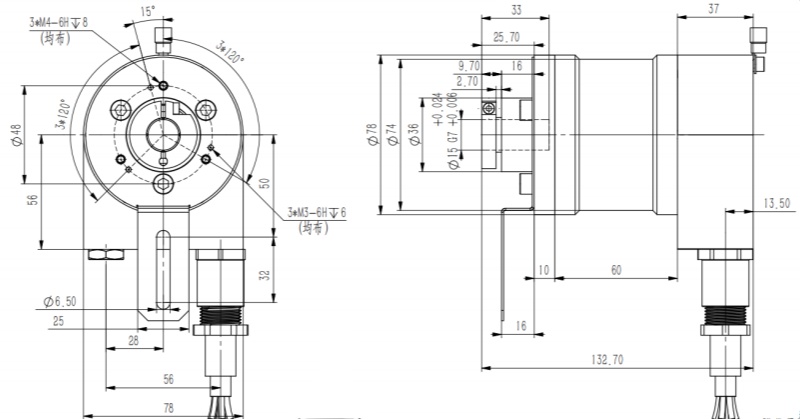

SAS/M78C
實時選型生成
| SA | ① | 78 | ② | - | EN | ④ | ⑤ | - | ⑥ | - | ⑦ | ⑧ | ⑨ | - | ⑩ |
注：特殊軸徑孔徑或者電纜長度等要求請與我們聯系定制。
